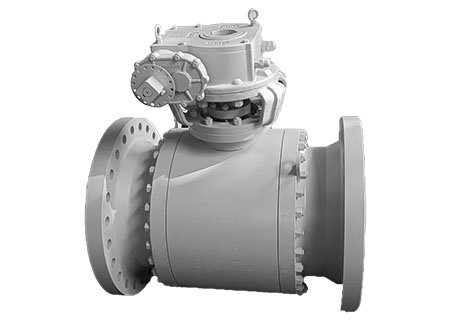

Críochnaíonn an seafta fada faoi thalamh BW comhla liathróid

Lyv®️ Seafta fada Is féidir le comhla liathróidí deireadh a chur le comhla liathróid mar a API, DIN. Táirgeadh raon méide ó NPS2 orlach suas le 24 orlach, DN50 go DN600. Clúdaíonn rátáil brú ANSI Class150lb, 300lb, 600lb agus PN10, PN16, PN25, PN40, PN64, PN100.

Seol Fiosrúchán

Mar chineál comhla liathróide, úsáideann an comhla liathróid faoi thalamh faoi thalamh an seafta fada an trunnion atá suite mar an struchtúr ina saothraítear rónta. An comhla atá gníomhachtaithe ag fearas worm, agus úsáideann sé cruach charbóin mar ábhar coirp. Lyv®️ Seafta fada Is féidir le comhla liathróidí deireadh a chur le comhla liathróid mar a API, DIN. Táirgeadh raon méide ó NPS2 orlach suas le 24 orlach, DN50 go DN600. Clúdaíonn rátáil brú ANSI Class150lb, 300lb, 600lb agus PN10, PN16, PN25, PN40, PN64, PN100. Tá go leor feidhmeanna ag comhla liathróid an tseafta fada faoi thalamh, a úsáidtear go forleathan i réimsí amhail ola agus gás, peitriceimiceach, GNL, giniúint cumhachta, cóireáil uisce agus fuíolluisce, ceimiceán guail, iompar píblíne agus níos mó.

Sonraíochtaí Sonraíochtaí

Cineál comhla:

Comhla liathróide

Dearadh Séalaithe:

Trunnion suite

Ag oibriú:

Fearas péisteanna

Ábhar:

cruach charbóin

Réimse Méid Norminal:

NPS 2 ", 2 1/2", 3 ", 4", 5 ", 6", 8 ", 10", 12 ", 14, 16", 18, 20 ", 22", 24 "
DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400,

DN450, DN500, DN550, DN600

Raon Rátála Brú:

ANSI Aicme 150lb/300lb/600lb
PN10 / PN16 / PN15 / PN15 / PN14 / PN40 / PN64 / PN100

Ábhair choirp:

Réitigh cruach charbóin, cruach charbóin ísealteochta, cruach dhosmálta, cruach chóimhiotail, déphléacsacha dhosmálta

cruach, cruach charbóin brionnaithe, cruach charbóin ísealteochta, cruach dhosmálta brionnaithe
ASTM A216 WCB/WCC, ASTM A352 LCB/LCC, ASTM A351 CF8/CF3/CF8M/CF3M, ASTM A217 C5/C12/

WC6/WC9/C12A, ASTM A995 CD3MN (4A)/CE3MN (5A), ASTM A105N, ASTM A350 LF2, ASTM A182 F304/F304L/F316/F316L

Ábhair Diosca:

Cruach carbóin brionnaithe, cruach charbóin ísealteochta, cruach dhosmálta brionnaithe, cruach dhosmálta déphléacs
ASTM A105N, ASTM A350 LF2, ASTM A182 F304/F304L/F316/F316L, ASTM A959 2205/2507

Ábhair suíochán/séala:

Forleagan, Stellite, Teflon
13CR, STL4/STL6, PTFE/RPTFE

Ábhair seafta/gas:

Cruach carbóin brionnaithe, cruach charbóin ísealteochta, cruach dhosmálta brionnaithe, cruach dhosmálta déphléacsacha, martensitic
ASTM A105N, ASTM A350 LF2, ASTM A182 F304/F304L/F316/F316L, ASTM A959 2205/2507,2CR13, 17-4PH

BACAÍOCHT CAIGHDEÁIN:

Api, ó

Scóip an Iarratais:

Ola agus Gás, Peitriceimiceach, GNL, Giniúint Cumhachta, Cóireáil Uisce agus Fuíolluisce, Ceimiceán Gual, Iompar Píblíne

Cad is comhla liathróid ann?

Tá cruth sféarúil ag diosca an chomhla liathróid, agus cuirtear cainéal sorcóireach (ported) ar fáil san ionad chun ligean don sreabhán dul tríd. Osclaíonn agus dúnann an diosca sféarúil seo trí 90 céim a rothlú.

Conas a oibríonn comhla liathróid?

1) Tá diosca (liathróid) sféarúil agus ionchorpraítear suíochán bog i suíochán comhla an choirp, cosúil le coileach.

2) Nuair a úsáidtear an cineál láimhseála luamháin, is féidir an sreabhán a stopadh nó a eitilt trí 90 céim a láimhseáil. Tabhair faoi deara gurb é is mó an méid, is mó a theastaíonn an fórsa a oscailt agus a dhúnadh, mar sin is féidir an láimhseáil giair a oibriú.

3) Faightear aerdhíonacht den scoth ó airíonna meicniúla agus fisiceacha ábhar suíochán bog. Mar sin féin, tá srianta ar úsáid limistéir ardteochta. Oiriúnach do “oibríocht ar/as” ag baint úsáide as oibríocht oscailte nó dúnta le suíochán bog coitianta. Níl sé oiriúnach le húsáid ag suíomhanna idirmheánacha, ag brath ar thógáil nó ar ábhar comhla.

Cad is comhla v chalafort ann?

Tá carachtar Lambda múnlaithe ag an diosca agus úsáideann sé suíochán miotail chun an ráta sreafa a rialú ag an oscailt idirmheánach agus an struchtúr comhla a cheadaíonn dúnadh agus ábhair shalaithe sa sreabhán a ghearradh. Tá sé oiriúnach chun sreabháin speisialta a rialú amhail laíon páipéir, sciodar, agus sreabháin slaodach.

Cad é an difríocht idir an calafort iomlán agus an calafort V?

Laghdaíonn imeall múnlaithe V-chalafoirt aon chuimsiú. Braitheann snáithíní agus solaid a ghearradh ar sleamhnú idir diosca (miotail) agus suíochán (miotail). Má tá snáithíní ar nós laíon le fáil sa sreabhán, beidh comhlaí liathróide, mar shampla, buailte nuair a dhúnfar iad, rud a chuirfidh fadhbanna a bhaineann le cothabháil. Mar sin féin, i gcás comhlaí calafoirt Lambda, tá na himill miotail dúnta agus ábhair shalaithe á ngearradh ionas nach gcuirfear bac orthu. Tá struchtúr flange ag an gcomhlacht agus ní theastaíonn uirlisí speisialta uaidh
